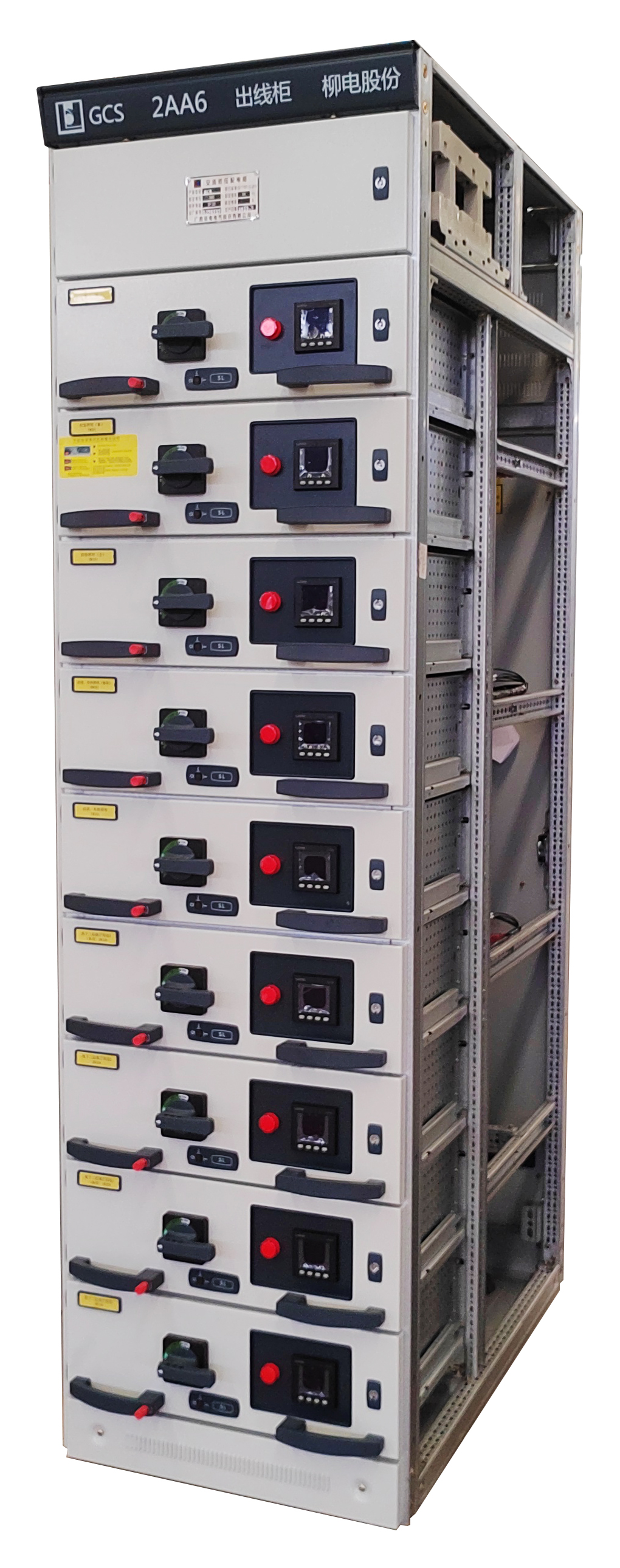

GCS型低压抽出式成套开关设备

  • GCS型低压抽出式成套开关设备适用于额定工作电压400V(690V),交流三相五线、三相四线、三相三线系统,作为电力系统的发电厂、变电站、工矿企业和高层建筑中受电、馈电、无功功率补偿、电能计量、照明及电动机构中控制之用。

  • 本产品符合:GB7251·12《低压成套开关设备和控制设备》、JB/T9661《低压抽出式开关设备》、IEC60439.1《低压成套开关设备和控制设备》标准。



主要技术参数

序号

名称

单位

数据

1

额定绝缘电压

V

6901000

2

额定工作电压

V

400690

3

辅助电路额定电压

V

AC220380 DC110220

4

额定频率

Hz

5060

5

额定电流

水平母线

A

6303150


垂直母线

A

63010001250

6

额定短时耐受电流

kA/s

5080、中性母线30

7

额定峰值电流

kA/s

10.5/0.1176/0.1

8

功能单元(抽屉)分断能力

kA

50(有效值)

9

外壳防护等级


IP30IP40

10

母线设置


三相四线制、三相五线制

11

操作方式


就地、远方、自动
